Listrik Jeruk

met siang buat yang bru pertama main ke blogini saya ucapakn selamat datang,buat yang sering mampir mksh ya udah langganan main ksini.

kali ini elektronika kreasi akan membahas sedikit tentang sumber listrik alami berupa jeruk..
apah jeruk bsa nyetrum,..
haha gak gtu jga,taukah sobat banyak bahan bahan dari alam memiliki potensi sebagai sumber listrik?
jeruk merupakan salah satu sumber listrik alami,

mari berkreasi merakit batrai dari jeruk,
Bahan bahannya mudah dan murah kok,

*Jeruk nipis 5 biji
*Lempeng seng ukuran 5 cm x 0,5 cm sebanyak 5 lembar
*Lempeng tembaga 5 batang ukuran 5 cm x 0,5 cm
*Kabel halus
*Lampu LED

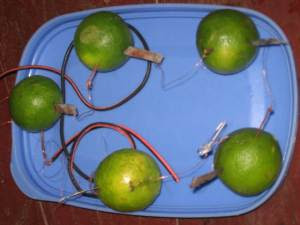

cara pembuatannya seperti digambar dibawah ini:

Cara kerja :
Setiap jeruk ditusuk 4 lempeng seng,yang berfungsi sebagai kutub negatif (-),dan satu lempeng tembaga yang berfungsi sebagai kutub positif (+), dalam satu belahan yang sama pada jeruk.
Lempeng seng pada jeruk yang satu dihubungkn dengan lempeng tembaga pada jeruk yang lain melalui kabel kecil.
Hubungkan dengan lampu LED.

Hasil/kegunannya:
1.Lampu akan menyala
2.Menunjukkan atau membuktikan sumber energi listik.

Naiknya harga bahan pokok, bahan bakar minyak dan barang-barang kebutuhan lainnya, tidak membuat gundah sebagaian guru di Gugus 1 Mamajang Kota Makassar, dalam merancang dan menyiapkan Alat Peraga Murah (APM) dengan memanfaatkan barang/bahan bekas dan lingkungan sekitar sebagai sumber dan bahan belajar. Mata Pelajaran Sains/IPA memberikan banyak inspirasi untuk menciptakan sumber energi alternatif,seperti energi listrik dan cahaya yang sangat efektif membantu guru membelajarkan siswa-siswanya. Guru-guru SD Muhammadiyah II Mamajang sebagai salah satu binaan DBE 2, membuat ALat Peraga Sains yang murah, bernama “Baterai Jeruk” dalam ajang KKG II Paket Pembelajaran Sains yang berlangsung tanggal 6 dan 7 Agustus 2008. Apakah anda ingin mencoba membuatnya?.kalo dah jd ceritakan pengalan kreasi sobat disini..

Led berkedip dengan IC 555

kali ini saya akan berbagi informasi seputar kejelasan tentang led flip flop.di blog blog banyak yang ngebahas taip menurut saya kurang jelas.

mari berkreasi membuat simple plif plof led dengan ic 555.

Alat dan bahan:
- pcb bolong
- ic 555 (boleh ne555 an555 atau lm555)sama saja.
-timah
 -elco 1uf
-resistor 33k
-resistor 120k

setelah komponen disiapkan mari kita mulai memasak merakit.
 Dibawah ini adalah skema rangkaian led berkedip.

Ic 555 memiliki 8 kaki.
kaki 1 dihubungkan Negatif
kaki 8 dihubungkan ke Positif (ground)
kaki 3 sebagai output disambungkan ke lampu led.
sedangkan kaki kaki lainya berfungsi untuk menyeting kecepatan dan kstabilan kedipan led.

simpel kan?? kalo dah bisa saran saya dijual aja lumayan tuh modal dikit bisa laku 15br atau 25rb tergantung kreasi sobat. selamat berkreasi.

Belajar Membuat PCB

berikut ini menurut pengalaman adalah cara yang paling praktis, selain biayanya sangat murah, hasilnya juga tidak kalah menarik dan rapi dibanding dengan cara menulis langsung dengan spidol permanen, Sablon (Rugos atau sablon cat), atau pakai media Transfer Paper (original) yang harganya lumayan mahal.

Sebagian besar orang mungkin sudah tidak asing lagi dengan metode ini, namun bagi yang belum terbiasa tidak ada salahnya untuk mencoba, apalagi saat sekarang perancangan jalur PCB telah sangat mudah dilakukan dengan komputer.

Bahan-bahan dan peralatan yang harus disiapkan adalah :
1. Printer Laser Jet (Tinta Toner) jika tidak ada bisa memakai hasil Foto Copy-an
2. Kertas (bekas) Kalender dinding yang tidak kusut
3. Papan PCB
4. Amplas kertas halus (abrasive paper)
5. Setrika listrik
6. Ferri Cloride (FeCl3)
7. Bor PCB
8. Pisau (Cutter)
9. Penggaris (stainless steel)
10. Spidol permanent (jika diperlukan)
11. Komputer + salah satu Software (TraxMaker, Protel, Eagle, DipTrace, ExpressPCB dsb. )

Pemindahan jalur ke papan PCB

• Gambar dari Program PCB diprint ke kertas bekas Kalender (tentunya disisi yang masih kosong, usahakan kertas kalender dipilih yang masih bersih).

• Jika printer Toner tidak ada, maka bisa di print ke kertas biasa lalu di Foto Copy, tapi hasil Foto Copynya (Target) harus diatas kertas Kalender.

• Setelah ter-print ke kertas kalender dan memastikan tidak ada jalur yang putus, guntinglah gambar PCB tersebut kira-kira 2-3mm diluar garis gambar.
• Potong PCB dengan pisau Cutter seukuran gambar PCB yang baru saja di-print,
ratakan pinggiran PCB sampai rata dan tidak tajam.
• Ampelas seluruh permukaan PCB sambil dibasahi dengan air, lakukan proses
pengampelasan dengan cara memutar searah jarum jam sampai bersih, lalu keringkan.
• Panaskan Setrika, set pengatur panas kira-kira 1/4.
• Posisikan gambar PCB diatas papan PCB, jalur PCB (tinta Toner) menghadap ke papan PCB (tembaga).
• Diatas kertas kalender lapisi dengan kertas biasa, agar Text yg ada di kalender
tidak menempel ke permukaan Setrika.
• Tekan Setrika agak kuat diatas kerta kalender yang sudah dilapisi dgn kertas biasa
tadi sampai kira-kira 30 detik sampai gambar menempel ke papan PCB dan lakukan
penggosokan secara merata ke permukaan yg lain.
• Waktu yang diperlukan selama proses setrika +/- 3 menit, jangan sampai lebih dari
4 menit karena jika terlalu lama biasanya gambar akan melebar/pudar.
• Setelah kertas kalender menempel ke PCB lalu dinginkan papan PCB dengan cara
di angin-anginkan, jangan sekali-kali langsung direndam ke air atau diblow dengan
udara dingin / AC, gambar (toner) bisa terkelupas sewaktu masuk pada proses
selanjutnya.
• Jika sudah benar-benar dingin, rendam papan PCB ke dalam air selama +/- 15 s/d
30 menit, tergantung dari tebal/tipisnya kertas kalender, hingga kertas kalender
nampak basah pada permukaan bagian dalam, biasanya jika menggunakan kertas
kalender yang tipis, kertas akan terkelupas (mengapung) dengan sendirinya.

• Lepaskan kertas kalender pelan-pelan dengan tangan sampai gambar/jalur nampak, lalu sedikit-demi sedikit bersihkan sisa-sisa kertas yang masih nempel dengan bantuan sikat gigi bekas, terutama kertas yang nempel pada bagian lubang/pads komponen dan diantara jalur-jalur sampai bersih.
• Jika terdapat jalur yang putus, baru gunakan Spidol permanent untuk membantu menyambungnya.

Proses pelarutan PCB.
• Masukkan Ferric Cloride (FeCl3) secukupnya ke dalam wadah plastic (paling tidak 1 bungkus kemasan), dan masukkan air panas/hangat secukupnya +/- 100ml (1/2 gelas), sampai seluruhnya lebur dengan air.
• Masukkan papan PCB kedalam larutan Ferri Cloride (FeCl3) tadi, dan agar prosesnya lebih cepat, bantu dengan cara menggoyang-goyang wadahnya .
• Sambil diamati jika papan PCB sudah seluruhnya lebur, maksudnya tembaga yang tidak tertutup oleh gambar/toner, maka angkat papan PCB dan bersihkan dengan
air yang mengalir (air kran).
• Untuk membersihkan gambar/toner, gosokan amplas pelan-pelan sambil disiram air kran sampai benar-benar bersih.
• Periksa kembali apakah terdapat jalur yang putus.
• Bor papan PCB sesuai besarnya kaki komponen (0,8mm s/d 1,5mm)
• Bersihkan papan PCB.
• Papan PCB siap untuk dipasang komponen.


PERHATIAN !!

Mohon di perhatikan bahwa membuat PCB menggunakan beberapa bahan kimia yang berpotensi berbahaya, Ini adalah tanggung jawab anda sendiri jika anda memakainya. jika anda tidak ingin mengambil resiko, jangan mencoba untuk memakai bahan kimia ini.

Di sarankan untuk memakai alat bantu keamanan seperti kacamata goggles, baju yang tebal, dan sarung tangan waktu anda memakai bahan kimia.
Di beberapa negara beberapa alat dan bahan kimia tertentu sangat di larang, karena bahan tersebut memungkinkan menghasilkan limbah yang sulit di daur ulang dan dapat merusak lingkungan.
Ini adalah tanggung jawab anda pribadi untuk mematuhi larangan tersebut,
Beberapa persyaratan dan peralatan keamanan harus di patuhi dalam project ini.

Saya ingin memberikan beberapa contoh yang harus di ingat : NaOH (caustic soda) dan ferric Chloride sangat berbahaya dan tidak sehat, jangan sampai udara nya terhirup oleh anda.
Caustic soda bisa menghancurkan kain, kulit dan tissue, dan Ferric Chloride dapat membuat logam berubah warna menjadi kuning secara permanen.
Jangan memakai NaOH dan ferric chloride dengan logam, terutama alumunium.
Ferric Chloride bisa melarutkan stainless steel.
Cari tahu dan lakukan persiapan sebelum anda mendapatkan kecelakaan kerja yang tidak di harapkan.
Tandai botol botol berbahan kimia supaya tidak keliru, dan jauhkan dari anak anak. Gunakan botol berbahan plastik yang tebal, supaya aman bila kena panas.

Jangan taruh bahan kimia di tempat yang panas seperti di mobil atau di bagian rumah yang terkena sinar matahari langsung.
Perlu di ingat Sinar ultraviolet dari matahari dapat mengaktifkan UV sensitive resin lapisan PCB, dan itu tidak sehat untuk kita.

Tatap mata langsung dengan sinar ultra violet dapat menyebabkan katarak.
Debu yang di hasilkan dari pemotongan dan proses bor PCB tidak sehat untuk pernafasan dan mata kita, dan dapat menyebabkan penyakit paru-paru.

Membuat Alat Pengusir Tikus

Pengusir Tikus Dengan IC555

Mouse satu ini sangan banyak di jumpai di rumah penduduk. Sisa kotoran dan bekas dan jejak nya jika terkena manusia akan menularkan penyakit. Mouse ini dapat menyebarkan penyakit (pes), dan sebagainya. Pokoknya selalu bikin onar! Nggak usah bingung ato sewot. Salah satu alternatif untuk mengatasinya adalah dengan menggunakan pengusir tikus elektronik. Selain ramah lingkungan, alat ini juga bisa digunakan sebagai penyaluran hobby dan belajar elektronika.
Komponen Elektronika yang dibutuhan untuk membangun rangkaian pengusir tikus elektronik tidak banyak, cukup murah dan mudah didapatkan di toko-toko elektronik. Skema rangkaian elektroniknya bisa dilihat langsung pada gambar di atas. Rangkaian bisa dibangun pada sebuah PCB dot matrix atau bikin layout dulu dengan munggunakan PCB polos. Dalam beberapa hari setelah pemasangan alat ini (secara terus menerus) akan terlihat hasilnya. Para tikus dan kerabatnya pasti akan enyah entah kemana dan rumahpun terbebas dari binatang paling menyebalkan.

Bahan:
R1 … 1K
R2,R3 … 15K
C1 … 1nF
C2 … 1uF/16V
C3 … 10nF
C4 … 220nF
C5 … 1000uF/16V
D1..D4 … 1N 4001
IC1 … 555
Tr1 … Trafo 6V/200mA
TD1 … speaker tweeter bentuk corong
 F1 … Fuse/sekring 50 mA
Gunakan loudspeaker dari piezo electric atau speaker tweeter bentuk corong agar frekuensi ultrasonic-nya lebih nendang dan efektif. Pengusir tikus elektronik ini efektif untuk ruangan seluas maksimal 200 m2 asal penempatannya tepat. Bisa diletakkan misalnya di pojok atas ruangan agar frekuensi noise-nya bisa menyebar ke seluruh ruangan tanpa halangan. Nyalakan secara terus menerus untuk menjaga agar tikus tidak datang lagi, tidak usah khawatir dengan konsumsi listriknya karena daya listrik yang dibutuhkan cukup rendah, masih lebih besar lampu bohlam 5 watt/220 volt. Pengaturan frekuensi dsb. tidak diperlukan.
Setelah selesai merakit, ingat cek sekali lagi dan pastikan semua komponen dan sambungan elektroniknya terpasang dengan benar tanpa salah sedikitpun sebelum mengoperasikannya pertama kali. Untuk ngecek keluarannya bisa dengan mengganti kapasitor C1 dengan nilai yang lebih besar misalnya 10nF, maka suara yang dikeluarkan akan masuk pada daerah ambang pendengaran manusia, setelah itu kembalikan lagi kapasitor seperti semula yaitu 1nF.
